VFD convertisseur de fréquence de puissance de convertisseur de 3 phases 30KW à 110KW
Détail rapide de la commande variable de fréquence
18 mois de garantie
CE, ISO9001, FCC, ROHS
Catégorie de la protection IP20
C.A. 300V-480V
Contrôle de V/F
État fonctionnant de VFD
L'état fonctionnant du convertisseur de fréquence de la série ST310 est divisé en état d'arrêt, état courant, et
état autorégulateur de paramètre de moteur.
État d'arrêt : Après que le convertisseur de fréquence soit mis et initialisé sous tension s'il n'y a aucune entrée de commande d'opération,
ou après que la commande d'arrêt soit exécutée lors du fonctionnement, le terminal triphasé d'U/V/W du convertisseur n'a aucune sortie,
et la lumière courante d'indicateur du panneau d'opération, COURSE, n'est pas allumée.
État courant : Après que le convertisseur de fréquence reçoive la commande courante, le terminal de 3phase U/V/W du
le convertisseur de fréquence démarre pour avoir la sortie, et la lumière d'indicateur d'opération sur le panneau d'opération est toujours dessus.
État autorégulateur de paramètre de moteur : Placez les paramètres de moteur à P02.00-P02.05, et le P02.07 choisi en tant qu'auto-arrangement 2 statique ou
auto-arrangement 3 rotatoire selon l'état actuel du moteur. Après sélection à confirmer, le panneau montrera l'air.
Course de presse pour entrer dans l'état d'auto-arrangement. Après l'auto-arrangement, il reviendra à l'état d'arrêt.
Spécifications de la commande variable de fréquence
| Courant de sortie | 75A |
| Courant d'entrée | 80A |
| Moteur d'adaptation | 37KW |
| Puissance de freinage de résistance | 9000W |
| Dimension de support | 257.2*466*217MM |
| Poids | 20kg |
| Taille de emballage | 286*327*504MM |
D'autres modèles de la commande variable de fréquence
| Modèle | ST310-30G | ST310-37G |
| Paramètres spécifiques |
| Moteur applicable (kilowatts) | 30 | 37 |
| Courant d'entrée (a) | 65 | 80 |
| Courant de sortie (a) | 60 | 75 |
| Briseur (a) | 100 | 100 |
| Contacteur (a) | 65 | 80 |
| Unité de frein | Élément standard |
| Puissance de freinage de résistance | 6kW | 9kW |
| Résistance finale de résistance | 20 (≥16) | 16 (≥10) |
| Puissance fournie |
| Permettez la fluctuation de fréquence | ±5% |
| Permettez la fluctuation de tension | La tension imbalance<3%, taux de déformation répond aux exigences de 1EC61800-2 |
| Permettez la fluctuation de tension | La fluctuation constante de tension est ±10%, et la fluctuation courte is115%~+10%, c.-à-d., 323V~528V |
| Puissance de sortie |
| Tension de sortie | triphasé : tension d'entrée 0~rated, erreur moins de ±3% |
| Fréquence de sortie | 0.00~300.00HZ, chaque unité 0.01HZ |
| Capacité de surcharge | 150% 60s, 180% 10s, 200% 0.5s |

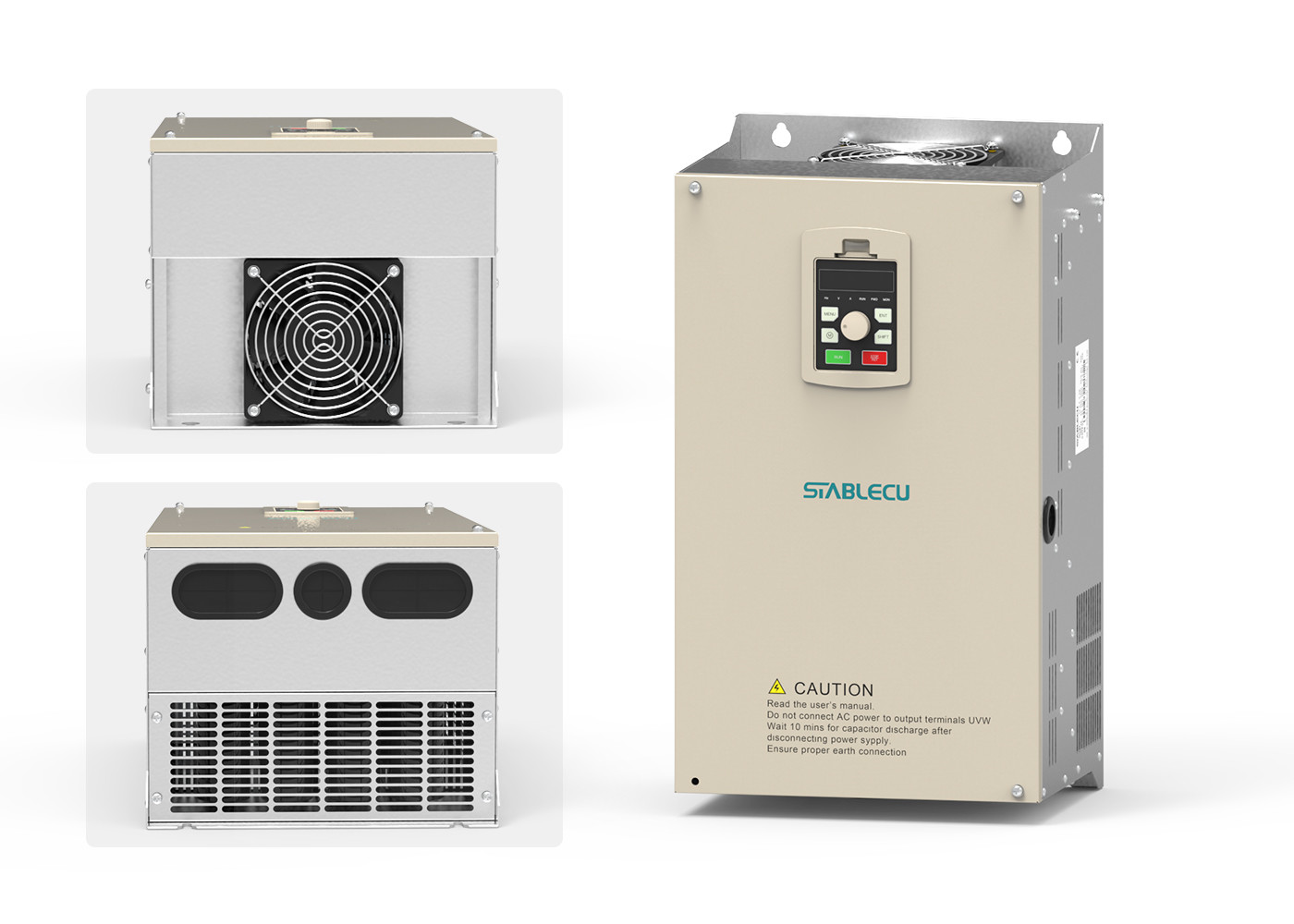

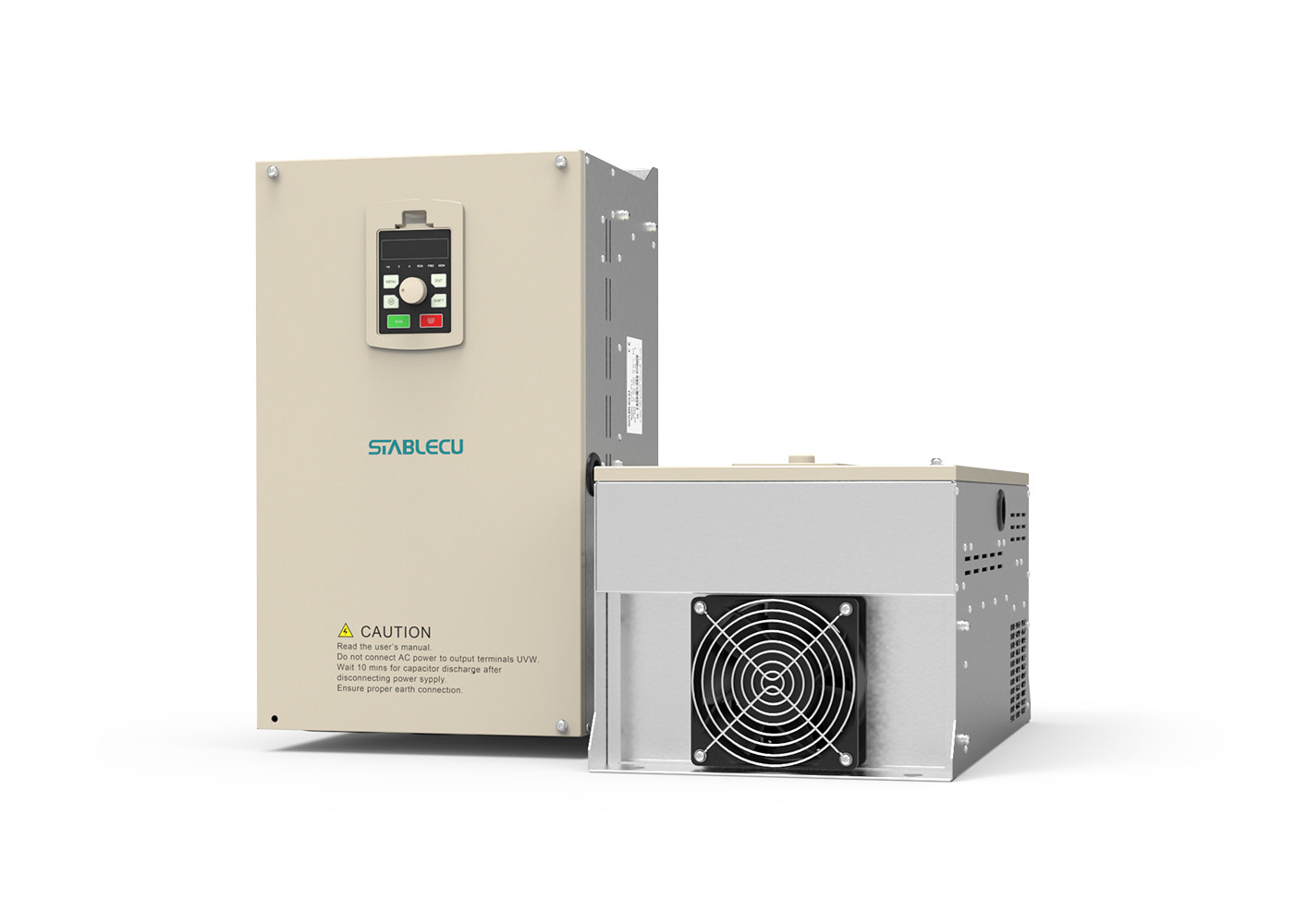

Images détaillées de la commande variable de fréquence
Application de la commande variable de fréquence
Très utilisé dans l'industrie de machines, industrie de travail du bois, industrie des emballages, industrie chimique, industrie textile,
industrie de l'imprimerie, traitement des denrées alimentaires des produits alimentaires, pompe à eau, boîte électrique du TM, et ainsi de suite.
