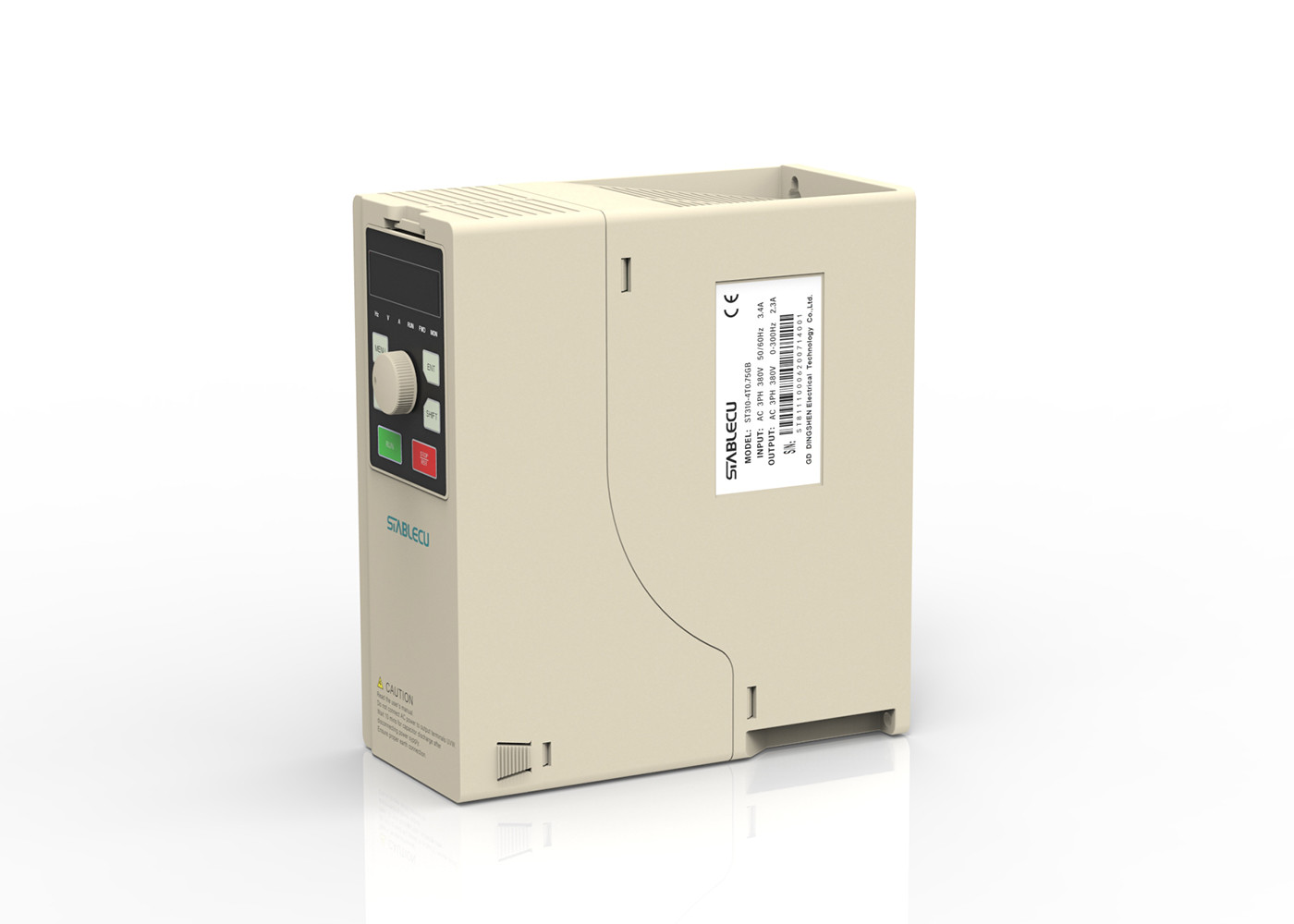

Les séries ST310 dirigent le gris triphasé à C.A. de l'inverseur 11KW 380V 50Hz 60Hz de fréquence

St310 gris triphasé à C.A. VFD VSD de l'inverseur variable 50Hz 60Hz de la série 11KW 380V

Introduction du convertisseur de fréquence (VFD)

la commande de Variable-fréquence (VFD) est un dispositif de contrôle de puissance qui emploie la technologie de conversion de fréquence et la technologie de la microélectronique pour commander des moteurs à courant alternatif en changeant la fréquence de l'alimentation de l'énergie fonctionnante du moteur. L'inverseur se compose principalement de redresseur (C.A. au C.C), de filtre, d'inverseur (C.C au C.A.), d'unité de frein, de boîte de commande, d'unité de détection, et d'unité de micro-informatique. Inverseur par IGBT interne pour ajuster la tension et la fréquence de l'approvisionnement de puissance de sortie, selon les besoins réels du moteur de fournir la tension d'alimentation électrique requise, afin de réaliser le but de l'économie d'énergie, le règlement de vitesse, en outre, l'inverseur ait beaucoup de fonctions de protection, telles que la surintensité, surtension, protection de surcharge et ainsi de suite.

Caractéristiques du produit d'inverseur de fréquence

Avantages de conception structurelle :
1. le conduit d'air indépendant de dissipation thermique, d'une part, peut effectivement empêcher la poussière externe, pollution par les hydrocarbures, et l'autre pollution dans l'interne, entraînant la carte PCB, des composants et d'autres défauts de court-circuit de corrosion, d'autre part, peut jouer un effet très bon de dissipation thermique, ramener les dommages du gaz corrosif aux produits, améliorent la stabilité de produit.
2. Utilisant le panneau de carte PCB de précision de 4 couches et une nouvelle génération de technologie de module d'IGBT, et en grande partie utilisant IC a intégré l'électronique.
3. Le volume de l'inverseur de nouvelle génération est plus petit, et le poids est l'espace plus léger et économisant d'installation, épargnant des coûts de transport.
Avantages de conception du logiciel :
1. La dernière puce ULTRA-RAPIDE du TI DSP est choisie, et le logiciel de gestion avec des droites de propriété intellectuelle indépendantes est employé pour maximiser les caractéristiques de logiciel et de matériel, qui fait le moteur couru statiquement dans divers environnements d'application.
2. Algorithme de contrôle de limitation de nouvelle vague-par-vague, courant et stabilité de contrôle actuels de tension, pour assurer le convertisseur de fréquence en condition limite d'opération sans échec.
3. courant tout neuf, tension, algorithme de contrôle, plus le contrôle actuel d'excitation unique, pour assurer au moteur le début et l'arrêt rapides sans erreur.
4. Le nouveau modèle de moteur, vitesse de fonctionnement basse fréquence de moteur est stable, couple est grand, actuel contrôle est arrêt précis et sans faute, de vitesse de moteur courant à haute fréquence est stable, le courant est petit.
5. L'algorithme de cheminement de nouvelle vitesse de logiciel, cheminement actuel, impact de tension est petite, précise vitesse de cheminement.
6. la fréquence porteuse peut être automatiquement ajustée avec la température de conversion de fréquence et la fréquence de fonctionnement pour assurer l'opération fiable dans l'état de la hausse à basse température de la conversion de fréquence.
7. La plus haute fréquence de la machine standard est 3000HZ, qui peut répondre aux exigences du traitement universel, peut réaliser un grand choix d'utilisation de changement de fréquence.
8. capacité de surcharge superbe, 150% 60S, 180% 10S, 200% 0.5S
9. le défaut un ensemble de paramètres de moteur, peut être les ensembles multiples adaptés aux besoins du client de paramètres de moteur, peut conduire différents types de moteur.
10. Quatre fois de disque de paramètre de défaut, record l'état détaillé de l'inverseur quand le défaut se produit en détail, et enregistrent la tension actuelle et maximum maximum, et la température maximale pendant le fonctionnement de l'inverseur, qui est commode pour l'analyse et le traitement après que le défaut se produise.
11. fonction complète de protection de machine (la protection y compris de surintensité et de surtension, protection de court-circuit à la terre est terminée, protection de fonction émulation d'IGBT, protection contre la détection actuelle anormale, traction de relais dans des fonctions anormales de protection).
12. Fonction parfaite de protection de puissance (terminal de tableau de commande 24V, 10V, court-circuit de puissance de sortie analogique AO1/AO2 et protection de surcharge)
13. Conception large de tension : répondez aux normes internationales, y compris l'Europe, l'Amérique du Nord, l'Inde, et d'autres conditions triphasées de la grille 380-480V.
Avantages d'étude matériel informatique :
1. le bouton de panneau adopte le bouton d'encodeur, précision ultra-rapide, vitesse stable, longue durée de vie.
2. Le panneau d'opération adopte la dernière idée de conception, qui rend le démontage et l'installation plus commodes et fiables.
3. des ports de réseau standard sont employés pour relier le panneau de tableau et d'opération de commande. La vitesse de transmission de signal est haute et la distance est longue.
4. Un port de communication 485, soutient le protocole de Modbus, mode de RTU
5. Le fan de dissipation thermique adopte le contrôle de température pour assurer la dissipation thermique efficace et pour prolonger la vie de fan.
6. La séparation de fan est démontable et peut être retirée directement. Facile pour des utilisateurs d'effectuer l'entretien quotidien. Prolonger de ce fait la durée de vie de la machine.
7. choisissez le ventilateur avec la longue durée et le grand volume de l'air, pour réduire effectivement la hausse de la température du convertisseur de fréquence, et assurez l'opération fiable et stable des produits.
8. La cosse est conçue pour être une séparation à coulisse, qui est commode pour installer quand le câblage. Après s'être relié
la ligne, insèrent le panneau de séparation, et divisent également la ligne classe.
9. Le fond de la machine de basse puissance est équipé du dessin de taille d'installation, et la série entière est équipée de la position de trou de montage du calibre de coquille de papier de 1/1 proportion, afin de réaliser une installation plus commode et plus rapide d'armoire électrique.

D'autres modèles de convertisseur de fréquence

Nombre d'articles	Tension (V)	Puissance (kilowatts)	Courant d'entrée (A)	Courant de sortie (A)	Puissance de freinage de résistance (kilowatts)	Résistance de freinage de résistance (Ω)	Remarque
ST310-2T0.75GB	3 phase 220V±10%	0,75	5,0	3,8	150	250 (≧100)	ÉLÉMENT
ST310-2T1.5GB		1,5	6,0	5,5	300	200 (≧100)
ST310-2T2.2GB		2,2	10,5	9,0	800	100 (≧75)
ST310-2T3.7GB		3,7	10,5	9,0	800	100 (≧75)
ST310-2T5.5GB		5,5	20,5	17	1500	50 (≧ 75)
ST310-2T7.5GB		8	35	30	2000	40 (≧25)
ST310-2T11GB		11	50	45	5000	30 (≧16)
ST310-2T15G		15	65	60	6000	20 (≧16}	FACULTATIF
ST310-2T18.5G		18,5	80	75	9000	16 (≧10)
ST310-2T22G		22	95	91	9000	13 (≧10)
ST310-2T30G		30	118	112	11KW	10 (≧8)
ST310-2T37G		37	80	75	9000	16 (≧10)
ST310-2T45G		45	95	91	9000	13 (≧10)
ST310-2T55G		55	192*	210	22KW	5 (≧3.3)

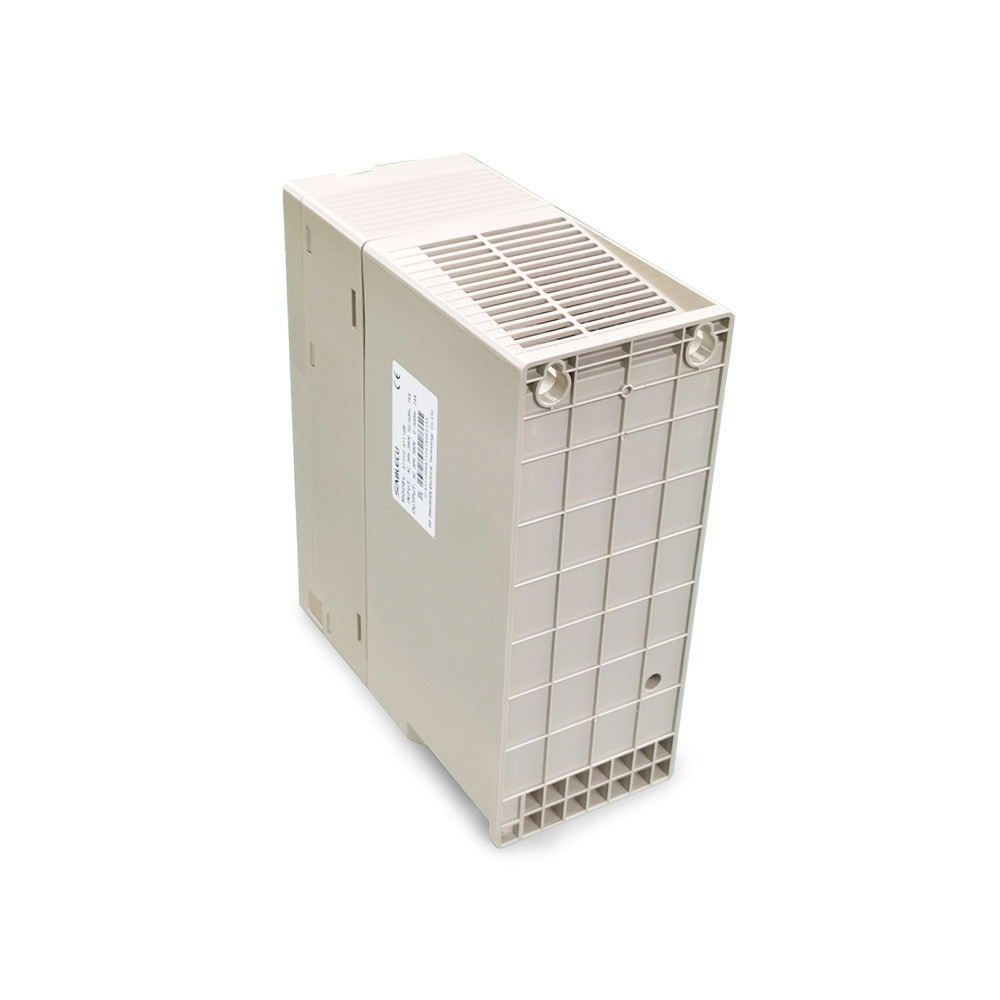

Plus d'images d'ocnverter de fréquence
